Dalam menilai integritas dan keamanan pipa, pengukuran ketebalan yang akurat sangatlah penting. Dalam lingkungan industri, pipa mengalami berbagai kondisi seperti korosi, erosi, dan tekanan mekanis, yang dapat menyebabkan berkurangnya ketebalan dinding seiring berjalannya waktu. Penguji ketebalan pipa yang andal merupakan alat penting untuk mendeteksi perubahan ini secara dini dan mencegah potensi kegagalan. Namun timbul pertanyaan: Bisakah penguji ketebalan pipa mengukur pipa dengan permukaan tidak beraturan? Sebagai pemasok penguji ketebalan pipa terkemuka, saya di sini untuk mengeksplorasi topik ini secara mendalam.
Memahami Penguji Ketebalan Pipa
Sebelum mempelajari masalah permukaan yang tidak beraturan, penting untuk memahami cara kerja penguji ketebalan pipa. Kebanyakan penguji ketebalan pipa modern menggunakan teknologi ultrasonik. Pengujian ultrasonik (UT) adalah metode pengujian non-destruktif yang melibatkan pengiriman gelombang suara frekuensi tinggi ke material yang diuji. Ketika gelombang suara ini bertemu dengan suatu batas, seperti dinding bagian dalam pipa, gelombang tersebut dipantulkan kembali ke transduser. Dengan mengukur waktu yang diperlukan gelombang suara untuk merambat ke batas dan kembali, ketebalan pipa dapat dihitung.

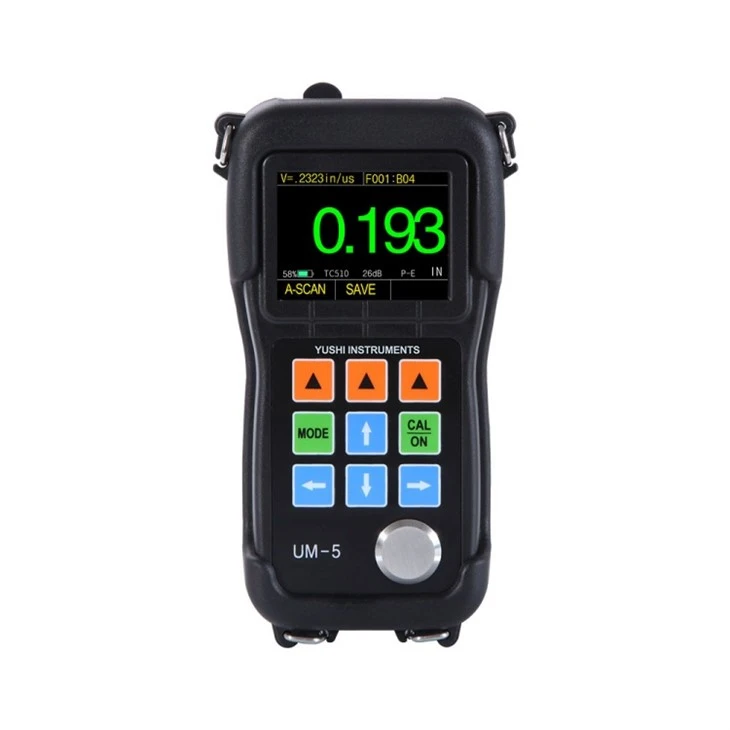

Perusahaan kami menawarkan serangkaian penguji ketebalan pipa berkualitas tinggi, termasukAlat Ukur Ketebalan Ultrasonik,Pengukur Ketebalan Ultrasonik Digital, DanAlat Ukur Ketebalan Ultrasonik. Perangkat ini dirancang untuk memberikan pengukuran ketebalan yang akurat dan andal dalam berbagai aplikasi.
Tantangan Mengukur Pipa dengan Permukaan Tidak Beraturan
Pipa dengan permukaan tidak beraturan menghadirkan beberapa tantangan dalam pengukuran ketebalan. Penyimpangan dapat berupa lubang korosi, penumpukan kerak, penyok, dan keausan yang tidak merata. Fitur permukaan ini dapat mengganggu transmisi dan penerimaan gelombang ultrasonik, sehingga menyebabkan pengukuran tidak akurat.
Salah satu masalah utamanya adalah permukaan yang tidak beraturan dapat menyebabkan gelombang ultrasonik menyebar atau memantul ke arah yang tidak terduga. Hal ini dapat mengakibatkan banyak gema yang diterima oleh transduser, sehingga sulit untuk menentukan ketebalan pipa yang sebenarnya. Selain itu, adanya celah udara atau ketidakhomogenan lainnya di permukaan dapat semakin mempersulit proses pengukuran.
Tantangan lainnya adalah permukaan yang tidak beraturan mungkin tidak memberikan sambungan yang baik antara transduser dan pipa. Kopling sangat penting untuk transmisi gelombang ultrasonik yang efisien dari transduser ke pipa. Jika kopling buruk, gelombang suara mungkin tidak dapat menembus pipa secara efektif, sehingga menghasilkan sinyal yang lemah atau tidak konsisten.
Mengatasi Tantangan
Terlepas dari tantangan ini, pengukuran ketebalan pipa dengan permukaan tidak beraturan dapat dilakukan dengan menggunakan alat penguji ketebalan pipa. Berikut beberapa strategi yang dapat membantu:
Pilih Transduser yang Tepat
Pemilihan transduser sangat penting ketika mengukur pipa dengan permukaan tidak beraturan. Transduser dengan diameter kecil dan sinar terfokus bisa lebih efektif dalam menembus ketidakteraturan dan memberikan pengukuran yang akurat. Selain itu, transduser dengan frekuensi tinggi dapat membantu meningkatkan resolusi pengukuran.
Gunakan Couplant yang Cocok
Couplant adalah zat yang diterapkan antara transduser dan pipa untuk memastikan kopling akustik yang baik. Untuk pipa dengan permukaan tidak beraturan, couplant yang tebal atau kental mungkin lebih cocok. Hal ini dapat membantu mengisi celah dan ketidakteraturan pada permukaan, sehingga meningkatkan transmisi gelombang ultrasonik.
Lakukan Beberapa Pengukuran
Melakukan beberapa pengukuran di lokasi berbeda pada pipa dapat membantu memperhitungkan variabilitas ketidakteraturan permukaan. Dengan merata-ratakan pengukuran, perkiraan ketebalan pipa dapat diperoleh dengan lebih akurat.
Gunakan Teknik Pemrosesan Sinyal Tingkat Lanjut
Banyak penguji ketebalan pipa modern dilengkapi dengan algoritma pemrosesan sinyal canggih yang dapat membantu menyaring kebisingan dan gangguan yang disebabkan oleh permukaan yang tidak beraturan. Algoritme ini dapat meningkatkan akurasi dan keandalan pengukuran.
Studi Kasus
Untuk mengilustrasikan efektivitas strategi ini, mari kita lihat beberapa studi kasus.
Studi Kasus 1: Pipa Terkorosi di Pabrik Kimia
Di sebuah pabrik kimia, serangkaian pipa ditemukan mengalami korosi yang signifikan pada permukaan luarnya. Pipa tersebut terbuat dari baja karbon dan memiliki ketebalan nominal 10 mm. Menggunakan kamiPengukur Ketebalan Ultrasonik Digital, kami melakukan beberapa pengukuran di lokasi berbeda pada pipa. Dengan menggunakan transduser frekuensi tinggi dan couplant tebal, kami dapat memperoleh pengukuran yang akurat meskipun terdapat lubang korosi dan penumpukan kerak. Hasil penelitian menunjukkan bahwa ketebalan pipa sebenarnya berkisar antara 6 mm hingga 8 mm, yang menunjukkan penurunan ketebalan dinding yang signifikan akibat korosi.
Studi Kasus 2: Pipa Penyok pada Pipa Minyak
Pada pipa minyak, ada bagian pipa yang rusak selama konstruksi sehingga mengakibatkan beberapa penyok pada permukaannya. Pipa tersebut terbuat dari baja tahan karat dan memiliki ketebalan nominal 12 mm. Menggunakan kamiAlat Ukur Ketebalan Ultrasonik, kami dapat mengukur ketebalan area yang penyok. Dengan menggunakan transduser terfokus dan teknik pemrosesan sinyal canggih, kami dapat menyaring kebisingan yang disebabkan oleh penyok dan memperoleh pengukuran yang akurat. Hasil penelitian menunjukkan bahwa ketebalan area penyok masih dalam batas yang dapat diterima, hal ini menunjukkan bahwa pipa masih aman untuk dioperasikan.
Kesimpulan
Kesimpulannya, meskipun mengukur pipa dengan permukaan tidak beraturan menghadirkan beberapa tantangan, pengukuran ketebalan yang akurat dapat diperoleh dengan menggunakan alat penguji ketebalan pipa yang sesuai dan teknik pengukuran yang tepat. Rangkaian penguji ketebalan pipa perusahaan kami, termasukAlat Ukur Ketebalan Ultrasonik,Pengukur Ketebalan Ultrasonik Digital, DanAlat Ukur Ketebalan Ultrasonik, dirancang untuk mengatasi tantangan ini dan memberikan hasil yang dapat diandalkan.
Jika Anda membutuhkan penguji ketebalan pipa untuk aplikasi Anda, kami menganjurkan Anda menghubungi kami untuk mendiskusikan kebutuhan Anda. Tim ahli kami dapat memberi Anda panduan dan dukungan yang Anda perlukan untuk memilih perangkat yang tepat dan memastikan pengukuran yang akurat.
Referensi
- ASNT (Masyarakat Amerika untuk Pengujian Tak Rusak). "Buku Panduan Pengujian Ultrasonik."
- ISO (Organisasi Internasional untuk Standardisasi). "ISO 16810:2012 Pengujian non-destruktif - Pengujian ultrasonik - Prinsip umum pengujian ultrasonik."
