Sebagai pemasok detektor cacat ultrasonik yang mapan, saya memahami pentingnya menyiapkan parameter deteksi secara akurat untuk memastikan efektivitas dan keandalan pengujian non-destruktif (NDT). Di blog ini, saya akan memandu Anda melalui proses pengaturan parameter deteksi detektor cacat ultrasonik, berbagi wawasan berharga dan tip praktis berdasarkan pengalaman saya selama bertahun-tahun di industri ini.
Memahami Dasar-dasar Deteksi Cacat Ultrasonik
Sebelum mempelajari proses pengaturan parameter, penting untuk memiliki pemahaman dasar tentang cara kerja detektor cacat ultrasonik. Deteksi cacat ultrasonik adalah metode NDT yang menggunakan gelombang suara frekuensi tinggi untuk mendeteksi cacat internal pada material. Ketika gelombang ultrasonik menemui cacat atau perubahan struktur material, sebagian gelombang dipantulkan kembali ke detektor. Dengan menganalisis gelombang yang dipantulkan, kita dapat mengidentifikasi keberadaan, lokasi, dan ukuran cacat.
Memilih Probe yang Sesuai
Langkah pertama dalam menyiapkan detektor cacat ultrasonik adalah memilih probe yang sesuai. Probe adalah komponen penting yang memancarkan dan menerima gelombang ultrasonik. Pemilihan probe bergantung pada beberapa faktor, seperti jenis bahan yang diuji, ketebalan bahan, dan ukuran cacat yang ingin Anda deteksi.
- Frekuensi: Probe tersedia dalam frekuensi berbeda, biasanya berkisar antara 2 MHz hingga 10 MHz. Probe dengan frekuensi lebih tinggi memberikan resolusi yang lebih baik tetapi memiliki kedalaman penetrasi yang lebih sedikit, sehingga cocok untuk menguji material tipis atau mendeteksi cacat kecil. Sebaliknya, probe dengan frekuensi lebih rendah memiliki kedalaman penetrasi lebih besar tetapi resolusi lebih rendah, sehingga ideal untuk material tebal.
- Jenis Pemeriksaan: Ada berbagai jenis probe, termasuk probe sinar lurus dan probe sinar sudut. Probe sinar lurus digunakan untuk mendeteksi cacat yang sejajar dengan permukaan uji, sedangkan probe sinar sudut digunakan untuk mendeteksi cacat pada suatu sudut terhadap permukaan uji, seperti cacat las.
Mengatur Mode Deteksi
Kebanyakan detektor cacat ultrasonik menawarkan beberapa mode deteksi, termasuk mode gema pulsa dan mode transmisi tembus.
- Pulsa - Mode Gema: Dalam mode pulsa - gema, probe yang sama memancarkan dan menerima gelombang ultrasonik. Ketika gelombang menemui cacat, gelombang tersebut dipantulkan kembali ke probe, dan detektor menganalisis sinyal yang dipantulkan untuk mendeteksi cacat tersebut. Mode ini banyak digunakan untuk mendeteksi cacat internal pada material.
- Melalui - Mode Transmisi: Dalam mode transmisi tembus, satu probe memancarkan gelombang ultrasonik, dan probe lain yang ditempatkan di sisi berlawanan dari benda uji menerima gelombang tersebut. Jika terdapat cacat pada material, maka akan melemahkan atau menghalangi gelombang, dan perubahan sinyal yang diterima ini menunjukkan adanya cacat tersebut. Mode ini berguna untuk mendeteksi cacat berskala besar atau mengevaluasi integritas material secara keseluruhan.
Menyesuaikan Keuntungan
Penguatan merupakan parameter penting yang mengontrol amplitudo sinyal ultrasonik yang diterima. Ini menentukan sensitivitas detektor cacat.
- Pengaturan Penguatan Awal: Mulailah dengan mengatur penguatan ke nilai yang relatif rendah. Kemudian, letakkan probe pada blok referensi yang diketahui atau benda uji tanpa cacat dan secara bertahap tingkatkan penguatan hingga gema dinding belakang (gema dari permukaan belakang benda uji) terlihat jelas di layar detektor.
- Penyesuaian Sensitivitas: Setelah gema dinding belakang diatur, Anda dapat menyesuaikan penguatan untuk menambah atau mengurangi sensitivitas detektor tergantung pada ukuran dan jenis cacat yang ingin Anda deteksi. Untuk mendeteksi kelemahan kecil, tingkatkan penguatan; untuk kekurangan yang besar, Anda dapat mengurangi keuntungannya.
Mengukur Kecepatan Suara
Kecepatan suara pada material yang diuji merupakan parameter penting karena digunakan untuk menghitung jarak ke cacat.
- Kalibrasi dengan Blok Referensi: Gunakan blok referensi yang terbuat dari bahan yang sama dengan benda uji. Ukur ketebalan blok referensi secara akurat. Tempatkan probe pada blok referensi dan ukur waktu yang diperlukan gelombang ultrasonik untuk melewati blok dan kembali lagi. Kemudian, hitung cepat rambat bunyi dengan rumus (v = 2d/t), dimana (v) adalah cepat rambat bunyi, (d) adalah tebal balok, dan (t) adalah waktu terbang.
- Memasukkan Kecepatan Suara ke dalam Detektor: Setelah Anda menghitung kecepatan suara, masukkan ke dalam detektor cacat ultrasonik. Detektor akan menggunakan nilai ini untuk mengukur jarak ke cacat secara akurat.
Mengatur Jangkauan dan Gerbang
Jangkauan dan gerbang digunakan untuk menentukan area yang diinginkan pada layar detektor.
- Pengaturan Rentang: Jangkauan menentukan jarak maksimum yang dapat ditempuh gelombang ultrasonik dalam benda uji. Atur rentang berdasarkan ketebalan benda uji. Misalnya, jika Anda menguji benda setebal 50 mm, atur rentangnya menjadi sedikit lebih besar dari 100 mm (untuk memperhitungkan perjalanan bolak-balik gelombang ultrasonik).
- Pengaturan Gerbang: Gerbang adalah jendela di layar yang digunakan untuk menganalisis gema tertentu. Anda dapat mengatur titik awal dan akhir gerbang untuk mengisolasi gema dari kelemahan yang Anda minati. Hal ini membantu mengurangi kebisingan latar belakang dan meningkatkan akurasi deteksi cacat.
Pengukuran Kedalaman dan Posisi
Setelah mengatur parameter di atas, detektor cacat ultrasonik dapat mengukur kedalaman dan posisi cacat.
- Pengukuran Kedalaman: Berdasarkan kecepatan suara dan waktu terbang gelombang pantulan, detektor menghitung kedalaman cacat dari permukaan uji. Pengukuran ini sangat penting untuk menentukan tingkat keparahan cacat.
- Pengukuran Posisi: Dalam kasus probe sudut - sinar, selain kedalaman, detektor juga dapat mengukur posisi horizontal cacat. Informasi ini berguna untuk menemukan secara akurat lokasi cacat pada benda uji.
Memverifikasi dan Menyesuaikan Parameter
Setelah Anda menyiapkan semua parameter deteksi, penting untuk memverifikasinya menggunakan benda uji yang diketahui memiliki kelemahan.
- Menguji dengan Bagian Referensi: Gunakan benda uji dengan cacat buatan (seperti lubang atau takik yang dibor) untuk memeriksa keakuratan pembacaan detektor cacat. Bandingkan ukuran, kedalaman, dan posisi cacat yang diukur dengan nilai yang diketahui.
- Membuat Penyesuaian: Jika ada perbedaan antara nilai yang diukur dan nilai yang diketahui, sesuaikan parameternya. Ini mungkin melibatkan penyesuaian penguatan, kecepatan suara, atau pengaturan gerbang.
Kesimpulan
Menyiapkan parameter deteksi detektor cacat ultrasonik adalah proses yang rumit namun penting. Dengan memilih probe secara hati-hati, mengatur mode deteksi, menyesuaikan penguatan, mengukur kecepatan suara, dan menentukan jangkauan dan gerbang, Anda dapat memastikan deteksi cacat yang akurat dan andal.

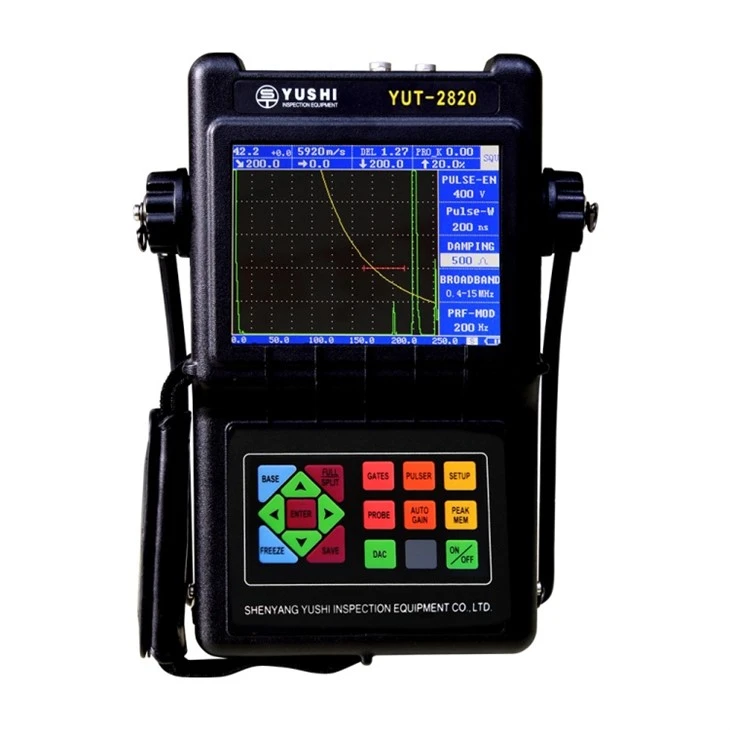

Sebagai pemasok terkemukaDetektor Cacat Ultrasonik NDT, kami menawarkan berbagai macam detektor cacat ultrasonik berkualitas tinggi dan memberikan dukungan teknis profesional untuk membantu Anda mengatur parameter deteksi dengan benar. Jika Anda memiliki pertanyaan tentang deteksi cacat ultrasonik atau perlu membeli detektor cacat ultrasonik, jangan ragu untuk menghubungi kami. Kami siap mendiskusikan kebutuhan spesifik Anda dan memberi Anda solusi terbaik.
