Berapa sudut pancaran probe ultrasonik?

Sudut pancaran adalah konsep dasar dalam bidang probe ultrasonik, yang memainkan peran penting dalam menentukan kinerja dan kesesuaiannya untuk berbagai aplikasi. Sebagai pemasok probe ultrasonik tepercaya, kami memahami pentingnya sudut pancaran dan pengaruhnya terhadap proses pengujian ultrasonik. Di blog ini, kita akan mempelajari apa itu sudut pancaran, mengapa itu penting, dan bagaimana kaitannya dengan rangkaian probe ultrasonik kami.

Berapa Sudut Pancaran Probe Ultrasonik?

Sudut pancaran probe ultrasonik mengacu pada penyebaran sudut sinar ultrasonik yang dipancarkan dari elemen aktif probe. Biasanya diukur dalam derajat dan mewakili divergensi gelombang suara saat merambat melalui suatu material. Dalam istilah yang lebih sederhana, sudut pancaran menentukan seberapa lebar atau sempit pancaran ultrasonik saat bergerak ke benda uji.

Sudut pancaran dipengaruhi oleh beberapa faktor, antara lain frekuensi gelombang ultrasonik, ukuran elemen aktif probe, dan jenis transduser yang digunakan. Probe dengan frekuensi yang lebih tinggi umumnya menghasilkan sudut pancaran yang lebih sempit, sedangkan probe dengan frekuensi yang lebih rendah cenderung memiliki sudut pancaran yang lebih lebar. Selain itu, ukuran elemen aktif juga mempengaruhi sudut pancaran, dengan elemen yang lebih besar biasanya menghasilkan berkas yang lebih sempit.

Mengapa Sudut Balok Penting?

Sudut pancaran probe ultrasonik merupakan parameter penting yang dapat berdampak signifikan terhadap keakuratan dan efektivitas pengujian ultrasonik. Berikut adalah beberapa alasan utama mengapa sudut pancaran penting:

• Deteksi Cacat: Sudut pancaran menentukan luas benda uji yang dapat dicakup oleh sinar ultrasonik. Sudut sinar yang lebih lebar memungkinkan area inspeksi yang lebih luas, sehingga lebih mudah mendeteksi cacat pada wilayah yang lebih luas. Sebaliknya, sudut pancaran yang lebih sempit memberikan pemeriksaan yang lebih terfokus, yang ideal untuk mendeteksi cacat kecil atau jaraknya berdekatan.
• Kedalaman Penetrasi: Sudut pancaran juga mempengaruhi kedalaman penetrasi gelombang ultrasonik. Sudut pancaran yang lebih lebar menyebarkan energi gelombang ultrasonik ke area yang lebih luas, sehingga menghasilkan kedalaman penetrasi yang lebih dangkal. Di sisi lain, sudut pancaran yang lebih sempit memusatkan energi, memungkinkan penetrasi lebih dalam ke benda uji.
• Sensitivitas dan Resolusi: Sudut pancaran dapat mempengaruhi sensitivitas dan resolusi sistem pengujian ultrasonik. Sudut pancaran yang lebih sempit memberikan sensitivitas yang lebih tinggi dan resolusi yang lebih baik, sehingga memungkinkan deteksi cacat yang lebih kecil. Namun, mungkin diperlukan penempatan probe yang lebih tepat untuk memastikan cakupan area pengujian yang tepat.

Jenis Sudut Pancaran pada Probe Ultrasonik

Ada dua jenis sudut pancaran utama dalam probe ultrasonik: sudut pancaran medan dekat dan sudut pancaran medan jauh.

• Sudut Sinar Dekat Medan: Sudut pancaran medan dekat, juga dikenal sebagai zona Fresnel, adalah wilayah yang dekat dengan probe di mana pancaran ultrasonik relatif sempit dan terfokus dengan baik. Di wilayah ini, diameter sinar berkurang seiring bertambahnya jarak dari probe, mencapai minimum di ujung medan dekat. Sudut pancaran medan dekat ditentukan oleh ukuran dan frekuensi elemen aktif probe.
• Sudut Sinar Medan Jauh: Sudut pancaran medan jauh, juga dikenal sebagai zona Fraunhofer, adalah wilayah di luar medan dekat tempat pancaran ultrasonik mulai menyimpang. Di wilayah ini, diameter berkas meningkat secara linier dengan bertambahnya jarak dari probe. Sudut pancaran medan jauh ditentukan oleh panjang gelombang gelombang ultrasonik dan ukuran elemen aktif probe.

Sudut Sinar dan Probe Ultrasonik Kami

Sebagai pemasok probe ultrasonik, kami menawarkan berbagai macam probe dengan sudut pancaran berbeda untuk memenuhi beragam kebutuhan pelanggan kami. Probe kami dirancang dan diproduksi menggunakan teknologi dan bahan terbaru untuk memastikan kinerja dan keandalan tinggi.

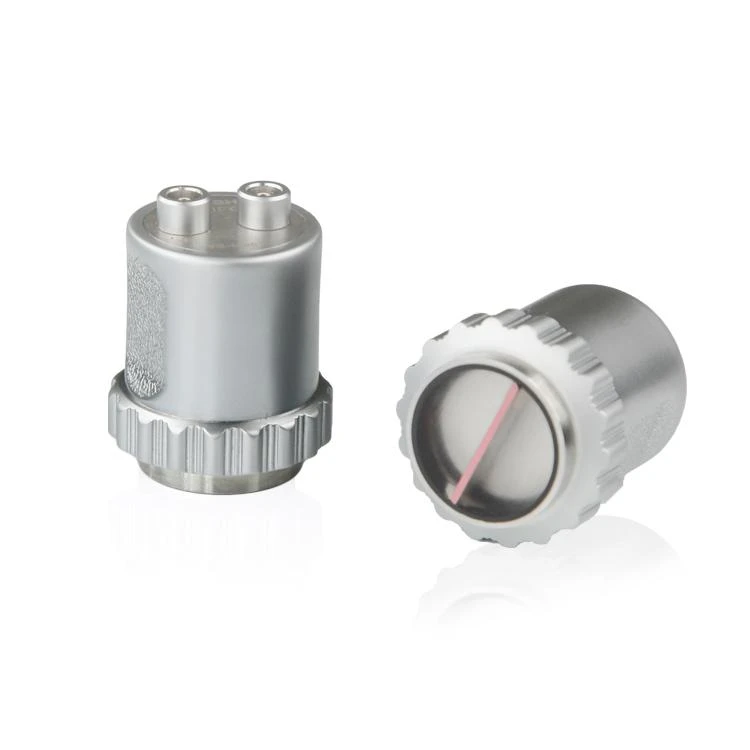

Misalnya, milik kitaProbe Sinar Lurus elemen gandaadalah pilihan populer untuk aplikasi yang memerlukan sudut pancaran sempit dan sensitivitas tinggi. Probe ini memiliki dua elemen terpisah, satu untuk transmisi dan satu lagi untuk menerima gelombang ultrasonik, yang memungkinkan peningkatan rasio signal-to-noise dan deteksi cacat yang lebih baik.

KitaProbe Membran Pelindung Lembut Untuk Inspeksi Melalui Lapisanadalah produk inovatif lainnya yang menawarkan kombinasi unik sudut pancaran lebar dan penetrasi tinggi. Probe ini dirancang khusus untuk pengujian non-destruktif pada bahan berlapis, di mana sudut pancaran dan kedalaman penetrasi sangat penting untuk pengukuran ketebalan yang akurat.

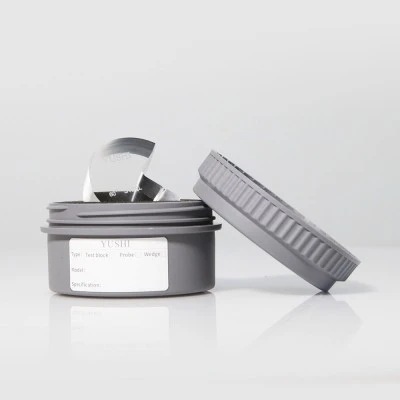

Selain probe ini, kami juga menawarkan serangkaian probeTransduser dan Wedges AWSyang dirancang untuk memenuhi persyaratan spesifik standar American Welding Society (AWS). Probe dan irisan ini tersedia dalam sudut pancaran dan frekuensi berbeda untuk memastikan kinerja optimal dalam berbagai aplikasi pengelasan.

Memilih Sudut Sinar yang Tepat untuk Aplikasi Anda

Memilih sudut pancaran yang tepat untuk aplikasi pengujian ultrasonik Anda sangat penting untuk mencapai hasil yang akurat dan andal. Berikut beberapa faktor yang perlu dipertimbangkan ketika memilih sudut pancaran yang tepat:

• Jenis Cacat: Pertimbangkan ukuran, bentuk, dan orientasi cacat yang ingin Anda deteksi. Cacat yang kecil atau berjarak dekat mungkin memerlukan sudut pancaran yang lebih sempit untuk resolusi yang lebih baik, sedangkan cacat yang lebih besar mungkin lebih mudah dideteksi dengan sudut pancaran yang lebih lebar.
• Ketebalan Bahan: Ketebalan bahan uji juga dapat mempengaruhi pemilihan sudut sinar. Material yang lebih tebal mungkin memerlukan sudut pancaran yang lebih lebar untuk penetrasi yang lebih dalam, sedangkan material yang lebih tipis mungkin dapat diperiksa secara efektif dengan sudut pancaran yang lebih sempit.
• Daerah Inspeksi: Menentukan ukuran dan bentuk area inspeksi. Sudut pancaran yang lebih lebar mungkin lebih disukai untuk memeriksa area yang luas, sedangkan sudut pancaran yang lebih sempit mungkin lebih cocok untuk inspeksi mendetail pada area kecil.
• Kondisi Permukaan: Kondisi permukaan benda uji dapat mempengaruhi kinerja probe ultrasonik. Permukaan yang kasar atau tidak beraturan mungkin memerlukan sudut pancaran yang lebih lebar untuk memastikan cakupan yang memadai dan meminimalkan kehilangan sinyal.

Kesimpulan

Kesimpulannya, sudut pancaran probe ultrasonik merupakan parameter penting yang secara signifikan dapat mempengaruhi keakuratan dan efektivitas pengujian ultrasonik. Memahami apa itu sudut pancaran, mengapa hal itu penting, dan kaitannya dengan aplikasi Anda sangat penting untuk memilih probe yang tepat dan mencapai hasil yang andal.

Sebagai pemasok probe ultrasonik terkemuka, kami berkomitmen untuk menyediakan probe berkualitas tinggi dan solusi inovatif kepada pelanggan kami yang memenuhi kebutuhan spesifik mereka. Tim insinyur dan teknisi kami yang berpengalaman dapat membantu Anda memilih sudut pancaran dan probe yang tepat untuk aplikasi Anda, sehingga memastikan kinerja dan akurasi optimal.

Jika Anda tertarik untuk mempelajari lebih lanjut tentang probe ultrasonik kami atau memiliki pertanyaan tentang sudut pancaran atau pengujian ultrasonik, jangan ragu untuk menghubungi kami. Kami berharap dapat mendiskusikan kebutuhan Anda dan membantu Anda menemukan solusi tepat untuk kebutuhan Anda.

Referensi

• Krautkramer, J., & Krautkramer, H. (1990). Pengujian bahan secara ultrasonik. Springer-Verlag.
• McMaster, RB (1972). Prinsip fisik ultrasonik. Wiley-Intersains.
• Mawar, JL (2004). Gelombang ultrasonik pada media padat. Pers Universitas Cambridge.
