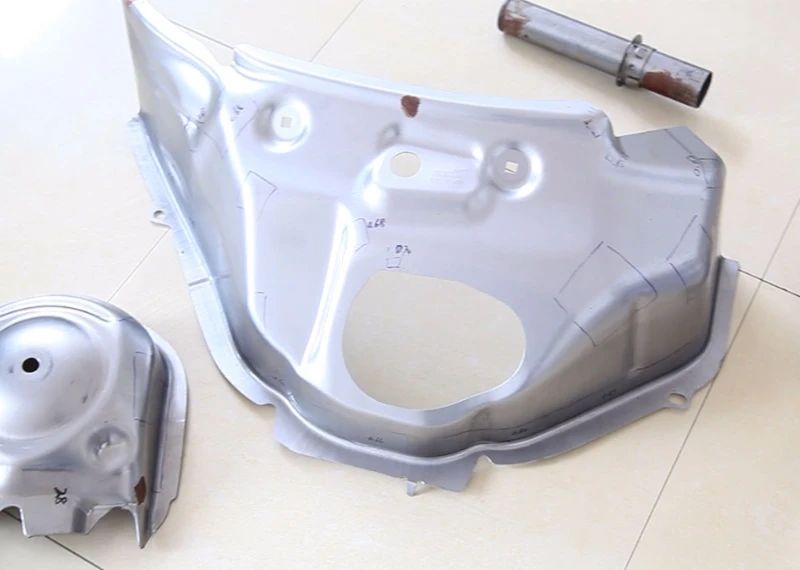

Ketika kita menggunakan pengukur ketebalan ultrasonik untuk mengukur ketebalan bahan, kita sering menemukan pipa dengan diameter kecil. Bahan termasuk logam, kaca, plastik, dll., Serta sampel dengan kelengkungan, seperti sudut bulat, yang biasanya diwakili oleh bagian yang dicap. Dari bahan baja global, 60-70% adalah pelat, sebagian besar di antaranya dicap produk jadi. Badan mobil, sasis, tangki bahan bakar, radiator, drum boiler, rumah wadah, motor listrik, dan lembaran baja silikon untuk inti listrik semuanya dicap dan selesai.
Kasus uji

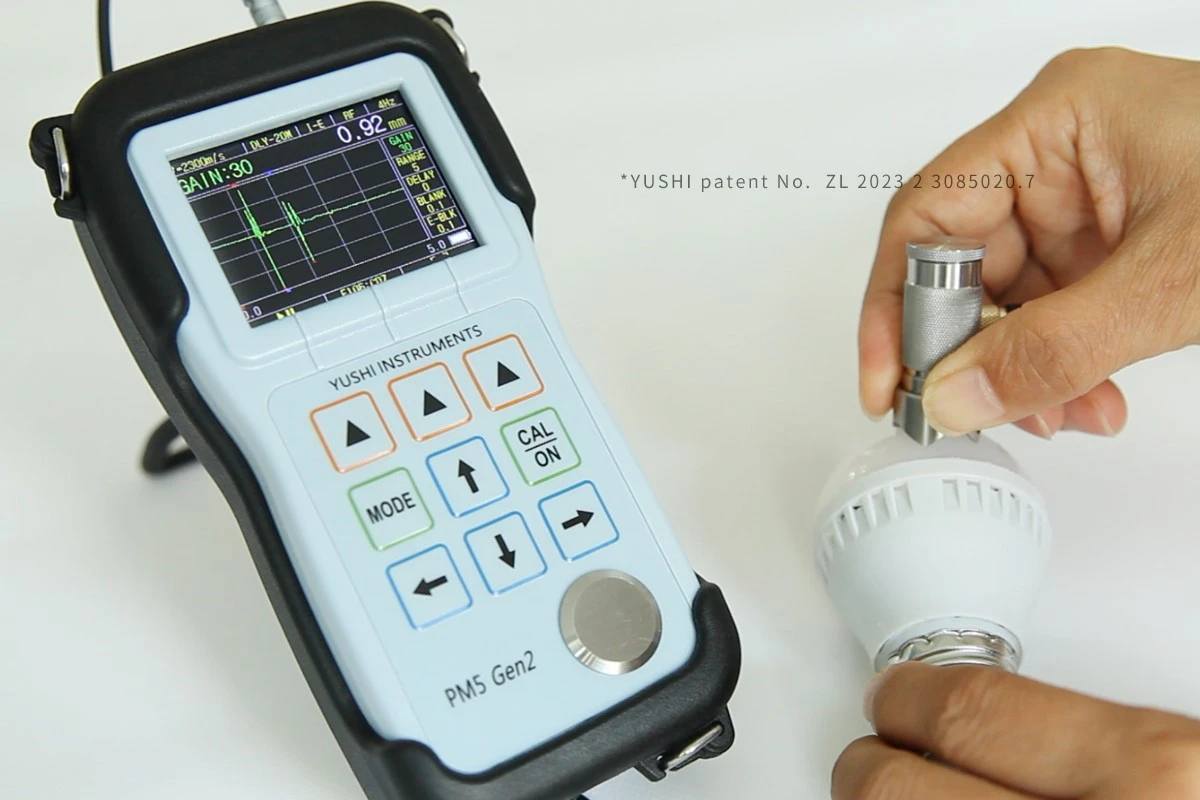

Dengan pengukur ketebalan ultrasonik Yushi PM5 Gen2, bentuk gelombang A-scan disesuaikan secara real time untuk memberikan informasi pengukuran yang diperlukan untuk memastikan bahwa gema bawah yang benar dipilih. Untuk membuat pengukuran lebih mudah dan lebih cepat, fungsi seperti pengukuran kecepatan tinggi, pembekuan otomatis, atau penangkapan arah juga dapat digunakan untuk melakukan pengukuran dengan cepat dan stabil.
Yushi menawarkan berbagai macam probe pengukuran ketebalan ultrasonik dari berbagai jenis dan ukuran. Memilih probe yang tepat adalah langkah pertama yang penting dalam proses pengukuran. Banyak faktor perlu dipertimbangkan untuk memilih probe dengan benar, termasuk ketebalan, material, dan geometri bagian yang diukur.
Pilihan Probe & Aksesori

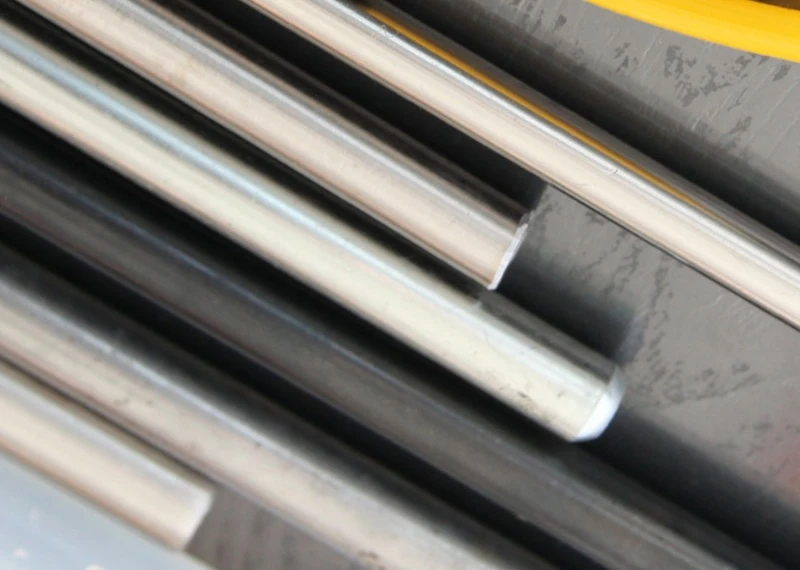

Karena bentuk khas dan ketebalan kecil bagian yang dicap, kami biasanya menggunakan probe garis penundaan berdiameter kecil untuk mencapai pengukuran. Secara umum, probe harus dipilih berdasarkan bentuk bagian tertentu. Kontak paling umum yang kami rekomendasikan adalah probe φ2, φ3 dan φ6. Namun, untuk pipa berdiameter kecil yang khas atau permukaan bundar dengan sudut-R kecil, untuk secara efektif memasangkan energi akustik ke bagian diameter kecil yang diukur, kita harus memfokuskan balok akustik ke titik yang sangat kecil.
Permukaan pengukuran benda kerja terlalu kecil karena permukaan melengkung. dan ujung penundaan yang runcing dan sempit membuat probe sulit tetap tegak lurus terhadap permukaan pengukuran, yang menghasilkan pengurangan amplitudo sinyal atau bahkan kehilangan sinyal, yang sangat tidak nyaman selama proses pengukuran, dan pengguna perlu terus memindahkan probe untuk menemukan sudut pengukuran yang optimal. Pemegang probe dimuat pegas dan memiliki takik berbentuk V di ujung depan untuk menjaga probe pada posisi vertikal yang stabil selama inspeksi.
Pengukur ketebalan ultrasonik dapat digunakan untuk mengukur semua produk logam, kaca, plastik dan keramik yang umum, termasuk botol, wadah, pipa, piring, dan banyak lagi. Untuk benda kerja dengan diameter dan tepi kecil, jika Anda memiliki aplikasi pengukuran yang sama atau menghadapi masalah apa pun, jangan ragu untuk menghubungi kami dan kami akan memberi Anda solusi terbaik.
