Kami sering bertemu pelanggan yang menanyakan cara mengkalibrasi UM-5DL, jadi artikel ini memperkenalkan tiga metode kalibrasi pengukur ketebalan ultrasonik UM-5DL.

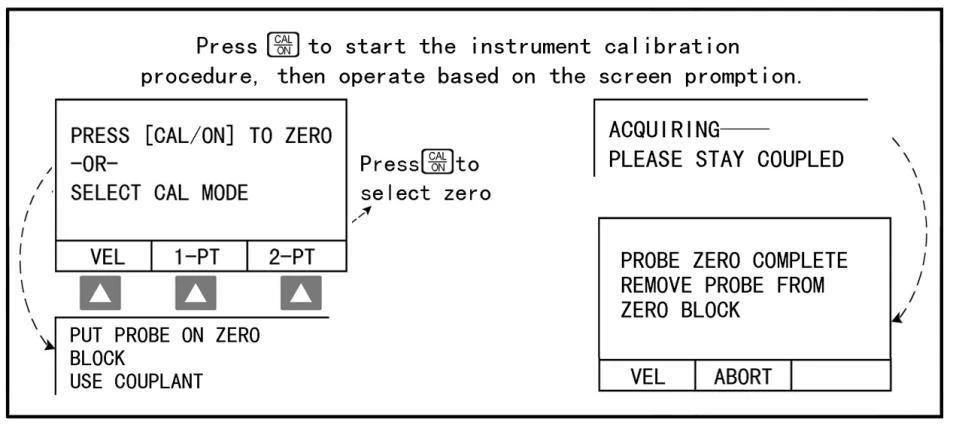

I. menyelidiki kalibrasi nol
1. Setelah menekan tombol CAL/ON untuk menyalakan perangkat, layar menampilkan antarmuka 0,00.
2. Pengaturan Probe: Dalam pengaturan probe, pilih model probe yang sesuai dengan instrumen. Atur kecepatan suara ke kecepatan suara manual yang diketahui.
3.Gunakan blok uji posisi nol yang disediakan oleh instrumen untuk nol probe.
Tekan CAL/ON untuk memasuki program kalibrasi, lalu tekan CAL/ON lagi untuk memasukkan Kalibrasi Zero Probe, ikuti prompt untuk menempatkan probe pada blok uji nol yang disediakan dari instrumen. Simpan kopling dan kemudian tekan tombol CAL/ON untuk menampilkan "Pindahkan probe".

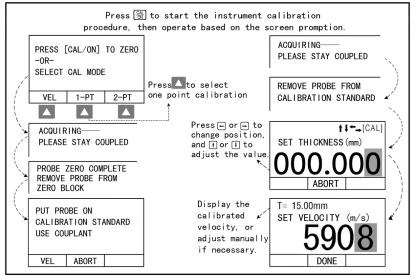

Ii. Satu poin kalibrasi
Temukan blok uji yang terbuat dari bahan yang sama dengan benda kerja yang diuji dan mengukur ketebalannya dengan kaliper. Kemudian oleskan bait ke permukaan. Nyalakan perangkat dan tekan CAL/ON untuk memasuki permukaan kalibrasi, dan pilih "kalibrasi satu titik". Ikuti prompt untuk menempatkan probe pada blok uji nol, perhatikan penerapan bait. Menurut prompt, pindahkan probe menjauh dari blok uji nol dan letakkan probe pada blok kalibrasi standar. Setelah menghapus probe, inpuit ketebalan blok kalibrasi standar dan kemudian tekan Cal/ON. Kecepatan suara yang ditampilkan adalah kecepatan suara dari bahan yang diuji. Tekan "Done" dan "Mode" kembali ke antarmuka pengukuran.
Catatan: Sebelum kalibrasi, pastikan bentuk gelombang A-scan benar.

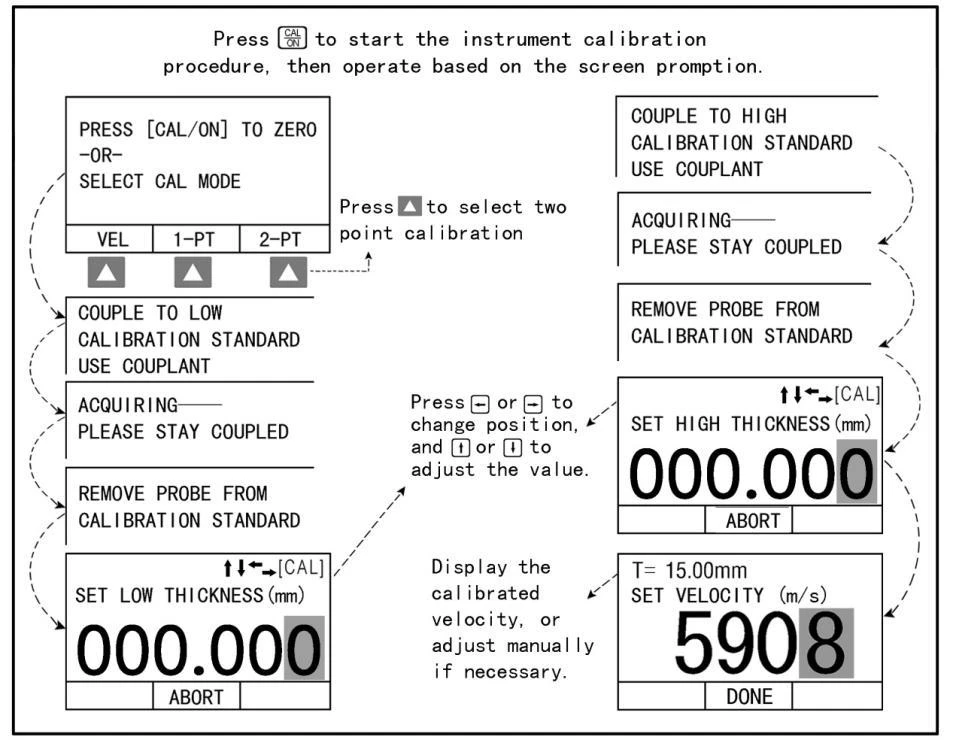

AKU AKU AKU. Kalibrasi dua poin
Temukan dua blok uji dari bahan yang sama tetapi ketebalan yang berbeda, ukur ketebalan 2 blok ini menggunakan caliper. Menerapkan sambungan ke permukaan. Nyalakan tester ketebalan ultrasonik UM-5DL dan tekan Cal/On untuk memasuki antarmuka kalibrasi. Pilih "Kalibrasi Dua Poin". Tempatkan probe pada blok uji tipis (oleskan bait), pindahkan probe dan letakkan probe pada blok uji tebal. Setelah menghapus probe, masukkan ketebalan blok uji dan tekan CAL/ON. Kecepatan suara yang ditampilkan adalah kecepatan suara dari benda kerja yang diuji. Tekan "Done" dan "Mode" untuk kembali ke antarmuka pengukuran.
