Modul Pemancar dan Penerima Pulsa Ultrasonik YUSHI PR21
Ikhtisar Produk

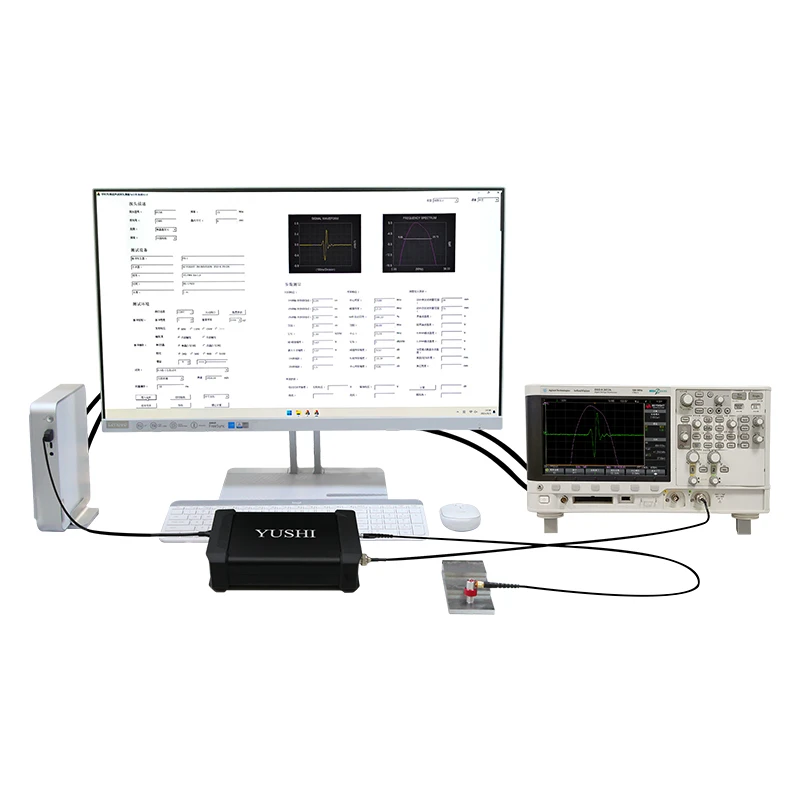

PR21, yang dikembangkan dan diproduksi oleh YUSHI Instruments, adalah generator dan penerima pulsa ultrasonik yang dikontrol-komputer berperforma tinggi-. Instrumen ini dihubungkan ke komputer dan osiloskop untuk digunakan, diterapkan untuk deteksi cacat ultrasonik, pengukuran ketebalan dan pengujian probe, dll.Generator dan penerima pulsa seri PR dapat digunakan untuk berbagai aplikasi dalam-pengujian non-destruktif dan analisis material.
Keunggulan dan Fitur Teknis
Pembangkitan & Kontrol Pulsa Presisi
- Delapan tegangan transmisi 25~200V dan sesuaikan lebar pulsa dari 15ns hingga 1000ns dalam langkah 5 ns.
- Beberapa mode pemicu: Pemicu internal: 4Hz-2kHz; Pemicu eksternal: 0-5kHz
- Sesuaikan pulsa gelombang persegi negatif dan waktu naik cepat 3,5ns
Penerima & Perangkat Lunak yang Dapat Dikonfigurasi
- Metode kerja ganda: Elemen-tunggal(Pulsa-Gema) atau Elemen-Ganda(Penetrasi)
- 8 tingkat redaman yang dapat disesuaikan dan rentang penguatan 0-60dB
- Menyediakan SDK terbuka dan perpustakaan pengembangan
Skenario Aplikasi

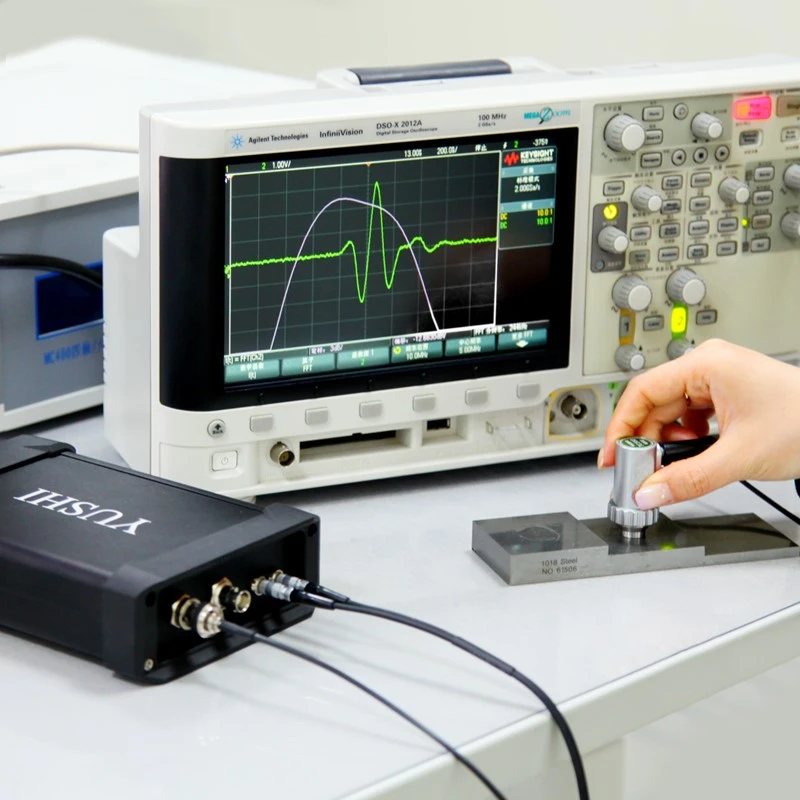

Pengujian Kinerja Probe Ultrasonik
Ini penting untuk validasi dan pengembangan penyelidikan. Dengan menganalisis sinyal gema dari blok referensi (menggunakan fungsi FFT osiloskop), peneliti dapat secara akurat menentukan frekuensi pusat, bandwidth, dan distribusi spektral probe.
Hal ini membantu validasi kinerja, pemantauan degradasi, dan evaluasi desain sensor yang disesuaikan atau baru.
Analisis Bahan Ultrasonik
Sistem ini mampu melakukan penelitian bahan dasar melalui metode ultrasonik.
Pengukuran kecepatan suara: Menggunakan bahan yang ketebalannya diketahui, kecepatan suara bahan dihitung dengan mengukur perbedaan waktu antara dua gema dasar yang berurutan, untuk mengevaluasi sifat mekanik bahan.

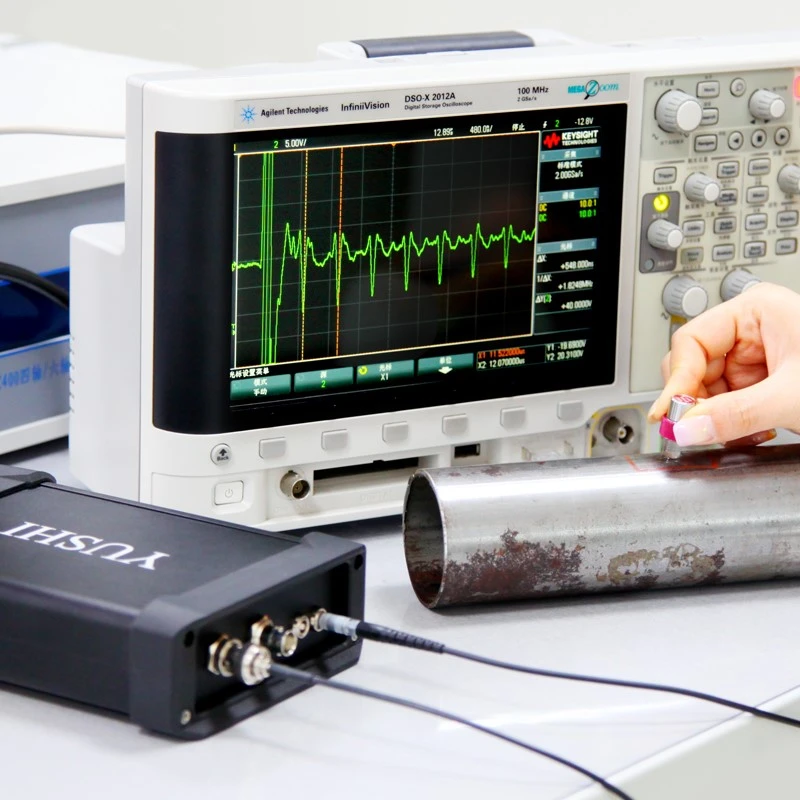

Deteksi Cacat Ultrasonik & Pengukuran Ketebalan
Menyediakan platform yang andal untuk pengembangan-teknologi pengujian yang tidak merusak.
- Analisis cacat: Dalam mode gema pulsa, sistem membantu mengidentifikasi dan mengkarakterisasi cacat internal (retak, rongga) dengan menafsirkan sifat sinyal yang dipantulkan.
- Pengukuran ketebalan presisi: Untuk material dengan kecepatan suara yang diketahui, ketebalan diperoleh secara akurat dari interval waktu antara beberapa gema dinding belakang (ketebalan=(v * Δ t)/2), yang dapat digunakan untuk penilaian korosi dan pengukuran lapisan.
Komposisi Struktural
Perangkat Lunak Kontrol
Parameter penting untuk wilayah emisi dan penerimaan:
1. Area emisi: Tegangan emisi (25-200V), Lebar pulsa (15-1000ns), Frekuensi pengulangan (20HZ-2kHz), Sumber pemicu (Internal/Eksternal)
2. Area penerima: Elemen Tunggal/Kembar, Redaman (30-500Ω), Penguatan (0-60dB)
Spesifikasi Teknis
1.Parameter Kontrol
2. Lembar Teknis
