Pengukuran ketebalan pipa dan pelat komposit bimetal menggunakan High Precision UT Gauge

Material komposit logam, yang biasa disebut pipa bimetalik atau pipa cladding, adalah pipa komposit yang tersusun dari dua pipa logam berbeda. Mereka dibuat dengan menggunakan teknologi komposit atau berbagai logam dengan sifat kimia dan mekanik yang berbeda untuk mencapai ikatan metalurgi pada antarmuka. Material komposit yang terbentuk sangat meningkatkan ekspansi termal, kekuatan, ketangguhan patah, ketangguhan impak, ketahanan aus, sifat listrik, sifat magnetik dan banyak sifat lainnya dari bahan logam tunggal. Sebagai material struktur baru, pipa komposit telah banyak digunakan dalam perminyakan, industri kimia, pembuatan kapal, metalurgi, pertambangan, manufaktur mesin, tenaga listrik, pemeliharaan air, transportasi, perlindungan lingkungan, pembuatan bejana tekan, makanan, pembuatan bir, farmasi dan bidang industri lainnya.

Pengujian tak rusak secara berkala terhadap pipa komposit bimetalik sangat diperlukan. Pada proyek praktek masa lalu, biasanya diukur secara langsung dengan menggunakan alat seperti jangka sorong pada kedua ujung pipa komposit. Terkadang untuk memenuhi kebutuhan pengguna, sampel dipilih secara acak, dipotong memanjang, lalu diukur, sehingga menghasilkan limbah.

Untuk mengatasi masalah ini, kita perlu menggunakan teknologi pengukuran ketebalan ultrasonik untuk penelitian dan pengukuran, yang dapat mengukur ketebalan dinding pipa komposit bimetalik secara akurat.

Sangatlah penting untuk memastikan kekuatan dan mengevaluasi keamanan dan masa pakai pipa komposit bimetalik.

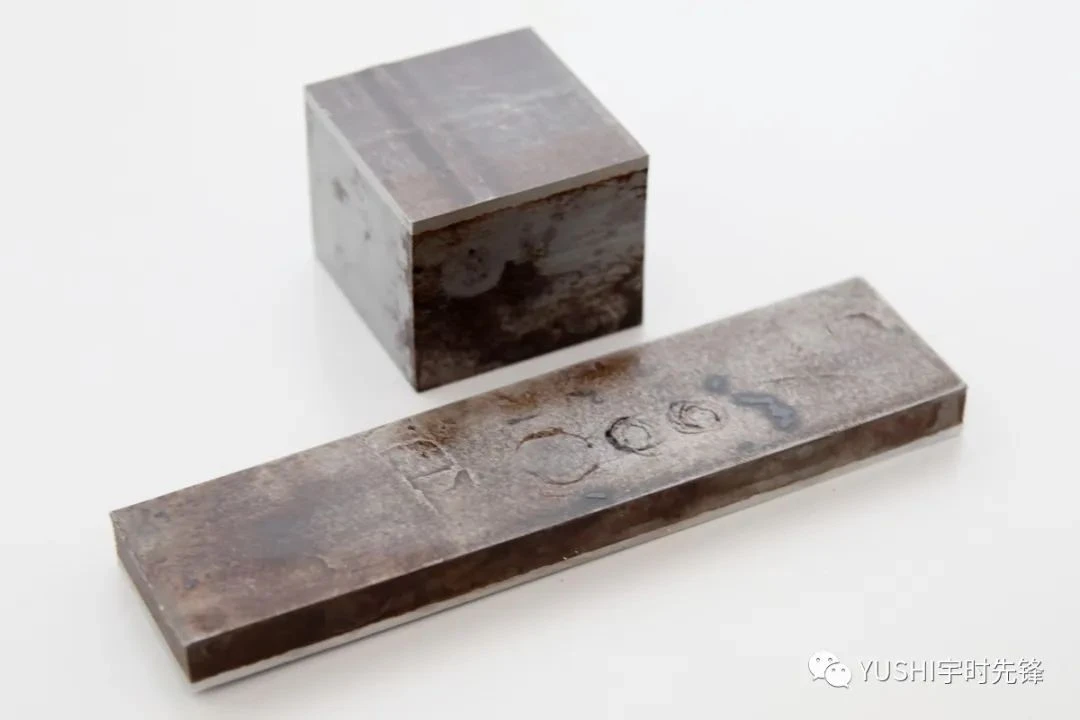

Kami menerima sampel dari pelanggan kami, material komposit bimetalik dengan lapisan atas baja 20# dan lapisan dalam dari baja tahan karat 304. Bahan ini menggunakan senyawa eksplosif untuk mengikat permukaan dua logam. Karena ketebalan lapisan tahan korosi-lapisan baja tahan karat 304 hanya sekitar 3 mm, beberapa uji perbandingan dilakukan untuk meningkatkan presisi dan akurasi pengukuran.

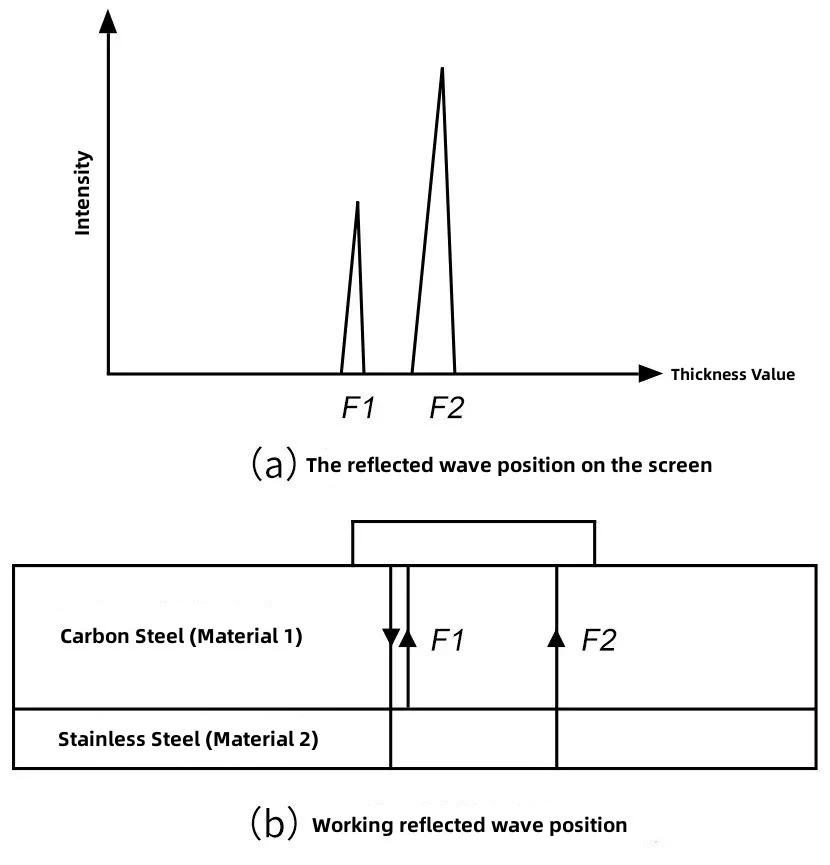

Gunakan pengukur ketebalan ultrasonik konvensional untuk mengukur ketebalan dinding sampel komposit bimetal baja tahan karat (11.2+2.7) mm 20# + 304. Ditemukan bahwa ketika mengukur ketebalan pada titik yang sama, terkadang ketebalan luar ditampilkan, dan terkadang ketebalan keseluruhan ditampilkan, dan fenomena ini sangat umum terjadi pada pendeteksian pipa komposit. Hal ini dikarenakan material logam internal dan eksternal pada material komposit bimetal berbeda. Impedansi akustik baja 20# dan baja tahan karat 304 serupa. Meskipun gelombang pantulan antarmuka dapat diamati, gelombang pantulan lemah dan karakteristik refleksi antarmuka titik pengukuran tidak jelas.

YUSHI PM-Pengukur ketebalan ultrasonik seri 5 digunakan untuk mengukur ketebalan dinding tabung komposit bimetalik dengan probe frekuensi tinggi. Ketika frekuensi kejadian gelombang ultrasonik berdenyut meningkat, panjang gelombang gelombang ultrasonik menjadi lebih pendek, gelombang difraksi menurun dan gelombang pantulan meningkat pada permukaan ikatan paduan tahan korosi dengan butiran kasar dan baja karbon dasar, dan gema pada antarmuka komposit anisotropik terlihat jelas. sehingga memecahkan masalah sensitivitas deteksi pengukuran ketebalan dinding pipa komposit bimetalik.

Ketebalan setiap lapisan dihitung berdasarkan kecepatan suara dan waktu tiba gema, sehingga keakuratan kecepatan suara berhubungan langsung dengan keakuratan pengukuran. Kecepatan suara tidak bisa begitu saja diterapkan pada kecepatan suara suatu material tertentu, tetapi perlu ditentukan oleh berbagai blok uji material, dan kemudian dikonversi secara akurat sesuai dengan waktu tempuh gelombang suara di setiap lapisan.

YUSHI PM-Pengukur ketebalan ultrasonik seri 5 dengan probe frekuensi tinggi untuk mengukur ketebalan dinding material komposit bimetalik baja tahan karat 20# +304 baja tahan karat, yang secara bersamaan dapat mengukur ketebalan 2 lapisan material dan ketebalan total material secara bersamaan, dengan gema yang jelas, nilai pengukuran yang stabil dan akurat.

Ketebalan lapisan dasar dan lapisan lapisan pipa komposit bimetal berikat metalurgi dapat diukur secara akurat dengan menggunakan pengukur ketebalan ultrasonik frekuensi tinggi, dan akurasi deteksi dapat mencapai ±0,05mm, yang secara efektif memecahkan masalah pengukuran akurat lapisan dasar dan ketebalan lapisan pipa komposit metalurgi.

Metode ini dapat digunakan oleh produsen pipa komposit untuk mengukur dan memantau ketebalan dinding produk mereka secara dinamis untuk memastikan bahwa ketebalan dinding material pabrik memenuhi persyaratan teknis.

Metode ini dapat digunakan oleh perusahaan konstruksi untuk mengukur ketebalan penerimaan material dari pipa komposit bimetalik untuk memastikan ketebalan dinding material, terutama persyaratan ketebalan dinding lapisan paduan{0}}tahan korosi pada lapisan tersebut, dan memberikan dasar untuk penerimaan material.

Metode ini juga dapat digunakan untuk memantau ketebalan dinding pipa komposit yang sedang beroperasi, sehingga dapat segera mendeteksi cacat dan memperbaiki pipa, yang sangat penting untuk memastikan keamanan penggunaan pipa.
